Produktübersicht

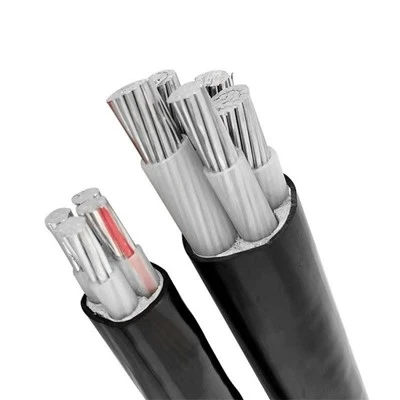

Das YJLV-Aluminiumleiter-XLPE-XLPE-Kabel mit isolierter PVC-Ummantelung ist ein hochleistungsfähiges, gepanzertes Stromübertragungsprodukt, das speziell für Stromverteilungs-, PV- und Kraftwerksszenarien entwickelt wurde. Als Premium-Aluminiumleitungskabel verwendet es hoch{2}reines Aluminium als Leiter, das eine stabile elektrische Leitfähigkeit und Kosten{3}}effizienz gewährleistet und die strengen Stromübertragungsanforderungen globaler Industrieabnehmer perfekt erfüllt. Dieses hochgepanzerte Kabel ist mit anpassbaren Bewehrungstypen (SWA/STA/AWA/ATA) und doppelter XLPE-Isolierung und PVC-Mantelschutz ausgestattet, wodurch es äußeren mechanischen Beschädigungen, Korrosion und Feuchtigkeit wirksam widersteht und einen langfristig zuverlässigen Betrieb in verschiedenen rauen Arbeitsumgebungen gewährleistet. Mit einer breiten Palette anpassbarer Querschnitte und Kernkonfigurationen passt es sich an die Spannungsebenen LV, MV und HV an und bietet flexible Lösungen für unterschiedliche Projektgrößen.
Technische Spezifikationen
|
Parameter |
Spezifikation |
Parameter |
Spezifikation |
|
Modell |
YJLV |
Nennspannung |
8,7 kV, 10 kV, 15 kV, 20 kV, 26 kV, 33 kV, 35 kV |
|
Leitermaterial |
Aluminium |
Isolierung / Jacke |
XLPE / PVC |
|
Betriebstemperatur |
90 Grad |
Farbe |
Schwarz |
|
Querschnitt |
1,5 mm²–630 mm² (anpassbar) |
Kern |
1/2/3/4/3+1/5/3+2/4+1 |
|
Rüstungstyp |
SWA/STA/AWA/ATA (Benutzerdefiniert) |
Spannungstyp |
LV / MV / HV |
|
Mindestbestellmenge |
100 Meter |
Zertifizierungen |
CCC, ISO, CE |
|
Maßgeschneiderter Service |
OEM- und ODM-Unterstützung |
Herkunft |
Hebei, China |
|
Anwendung |
Stromverteilung, PV, Kraftwerk |
Kabeltyp |
Gepanzertes Kabel mit Aluminiumkern |
Merkmale
Die Betriebstemperatur ist die maximale Nennbetriebstemperatur des Leiters, die 90 Grad beträgt; Die maximale Temperatur während eines Kurzschlusses darf 250 Grad nicht überschreiten und die Dauer darf 5 Sekunden nicht überschreiten. Die Installations- und Verlegetemperatur ist die Mindesttemperatur für die Kabelinstallation und -verlegung, die nicht weniger als 0 Grad beträgt. Bei luftverlegten Kabeln beträgt die Umgebungstemperatur 40 Grad; Bei erdverlegten Kabeln beträgt die Umgebungstemperatur 25 Grad.
|

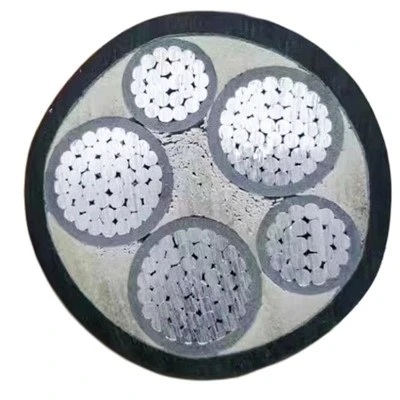

Spezifikationen und Parameter für einadrige XLPE-isolierte PVC-ummantelte Kabel mit Aluminiumkern |
|||||
|
Nominelle Querschnittsfläche- |
Dämmstärke |
Manteldicke |
Insgesamt ca |
Ca. Gewicht |
Maximaler Gleichstromwiderstand des Leiters bei 20 Grad |
|
mm2 |
mm |
mm |
mm |
kg/km |
Ω/km |
|
1x1.5 |
0.7 |
1.4 |
6 |
||
|
1x2.5 |
0.7 |
1.4 |
6 |
41 |
12.1 |
|
1x4 |
0.7 |
1.4 |
7 |
49 |
7.41 |
|
1x6 |
0.7 |
1.4 |
7 |
59 |
4.61 |
|
1x10 |
0.7 |
1.4 |
8 |
80 |
3.08 |
|
1x16 |
0.7 |
1.4 |
9 |
105 |
1.91 |
|
1x25 |
0.9 |
1.4 |
11 |
147 |
1.20 |
|
1x35 |
0.9 |
1.4 |
12 |
184 |
0.868 |
|
1x50 |
1.0 |
1.4 |
13 |
236 |
0.641 |
|
1x70 |
1.1 |
1.4 |
15 |
314 |
0.443 |
|
1x95 |
1.1 |
1.5 |
17 |
406 |
0.320 |
|
1x120 |
1.2 |
1.5 |
19 |
496 |
0.253 |
|
1x150 |
1.4 |
1.6 |
21 |
609 |
0.206 |
|
1x185 |
1.6 |
1.6 |
23 |
747 |
0.164 |
|
1×240 |
1.7 |
1.7 |
26 |
951 |
0.125 |
|
1×300 |
1.8 |
1.8 |
28 |
1162 |
0.100 |
|
1×400 |
2.0 |
1.9 |
32 |
1477 |
0.0778 |
|
1×500 |
2.2 |
2.0 |
35 |
1856 |
0.0605 |
|
1×630 |
2.4 |
2.2 |
40 |
2351 |
0.0469 |
|
1×800 |
2.6 |
2.3 |
44 |
||
Kernvorteile und Anwendungsszenarien
Das Aluminiumleitungskabel zeichnet sich durch seinen hoch{0}reinen Aluminiumleiter aus, der nicht nur den Stromübertragungsverlust reduziert, sondern auch die Beschaffungskosten senkt, was es zu einer kostengünstigen Wahl für globale Käufer macht. Als professionelles High-Armor-Kabel bietet seine anpassbare Panzerungsstruktur (SWA/STA/AWA/ATA) starken mechanischen Schutz und verhindert Schäden durch äußere Einwirkungen, Druck und Korrosion während der Installation und des Betriebs. Die Kombination aus doppelter XLPE-Isolierung und PVC-Mantel verbessert die Isolationsleistung und Verschleißfestigkeit und sorgt so für eine sichere und stabile Stromübertragung auch in rauen Industrieumgebungen.
Mit einem Querschnittsbereich von 1,5 mm² bis 630 mm² und mehreren Aderkonfigurationen kann das Aluminiumleitungskabel auf die spezifischen Anforderungen von Niederspannungs-, Mittelspannungs- und Hochspannungsprojekten zugeschnitten werden. Dieses hochbewehrte Kabel wird häufig in Stromverteilungssystemen, PV-Stromprojekten und Kraftwerken eingesetzt und bietet zuverlässige Stromunterstützung sowohl für große Industrieprojekte als auch für kleine bis mittlere Stromübertragungsszenarien. Unterstützt durch OEM- und ODM-Dienste und eine Mindestbestellmenge von 100 Metern bietet es flexible und kostengünstige Beschaffungsoptionen für globale Industriekäufer und hilft ihnen, Projektkosten zu senken und die betriebliche Effizienz zu verbessern.
