Produktübersicht

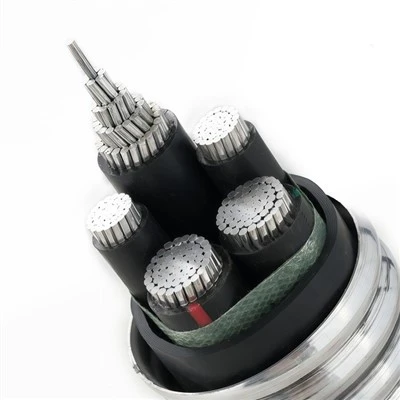

YJLHV22 ist ein hochflexibles, mit doppeltem Stahlband gepanzertes Stromkabel mit PVC-Außenmantel und wasserdichter 90-Grad-Kreuz{2}}-Polyethylenisolierung, erhältlich in Einzelader- oder Mehraderausführung. Es handelt sich um ein flammhemmendes Kabel der Klasse B, das mit einem optionalen blanken Leiter für den Potenzialausgleich ausgestattet ist und als zuverlässiges Kabel mit doppelter Isolierung für vielfältige Industrie- und Bauszenarien konzipiert ist.
Mit einem FT4--zertifizierten PVC-Außenmantel ermöglicht dieses Premium-Hochspannungspanzerkabel eine direkte Erdverlegung und funktioniert stabil in korrosiven Umgebungen und nicht brennbaren Gebäuden. Es arbeitet effizient in einem weiten Temperaturbereich von -40 bis 90 Grad, mit hoher magnetischer Leitfähigkeit, Erosionsbeständigkeit und Feuchtigkeitsbeständigkeit und passt sich perfekt an Industrie-, Untergrund-, Kraftwerks-, Eisenbahn- und Gebäudeanwendungen an.
Als standardmäßiges 4-adriges Aluminiumkabel (unterstützt kundenspezifische Kernspezifikationen einschließlich 1/2/3/4/3+1 und mehr) wird es im Werk mit hoch{7}flexibler, selbstverriegelnder Aluminiumarmierung und versiegeltem PVC-Außenmantel vor-konfektioniert. Dieses professionelle Doppelisolationskabel reduziert die Konstruktionsschwierigkeiten und Arbeitskosten, die durch die herkömmliche Rohrverkabelung verursacht werden, erheblich, da keine zusätzlichen Rohre, Zubehörteile oder arbeitsintensiven Prozesse wie Drahtziehen, Einfädeln und Rohrformen erforderlich sind. Es handelt sich außerdem um ein kostengünstiges Hochspannungspanzerkabel mit langer Lebensdauer, und die robuste 4-adrige Aluminiumkabelstruktur erfüllt die großen Stromübertragungsanforderungen verschiedener Hochleistungsprojekte vollständig.
|
Anzahl der Kerne und Nennquerschnitt |
Dicke der Isolierung |
Dicke des Stahlbandes |
Dicke der Hülle |
Ca. Gesamtdurchmesser |
Ca. Gewicht |
Max. Gleichstromwiderstand des Leiters (20 °C) |
|
(mm2) |
(mm) |
(mm) |
(mm) |
(mm) |
(kg/km) |
(Ω/km) |
|
3×4+1×2.5 |
0.7/0.7 |
0.2 |
1.8 |
15.5 |
318 |
7.41/12.1 |
|
3×6+1×4 |
0.7/0.7 |
0.2 |
1.8 |
16.8 |
371 |
4.61/7.41 |
|
3×10+1×6 |
0.7/0.7 |
0.2 |
1.8 |
19.3 |
478 |
3.08/4.61 |
|
3×16+1×10 |
0.7/0.7 |
0.2 |
1.8 |
22.1 |
615 |
1.91/3.08 |
|
3×25+1×16 |
0.9/0.7 |
0.2 |
1.8 |
25.1 |
794 |
1.20/1.91 |
|
3×35+1×16 |
0.9/0.7 |
0.2 |
1.8 |
26.8 |
926 |
0.868/1.91 |
|
3×50+1×25 |
1.0/0.9 |
0.2 |
1.9 |
30.2 |
1175 |
0.641/1.20 |
|
3×70+1×35 |
1.1/0.9 |
0.2 |
2.0 |
35.1 |
1570 |
0.443/0.868 |
|
3×95+1×50 |
1.1/1.0 |
0.5 |
2.2 |
40.4 |
2359 |
0.320/0.641 |
|
3×120+1×70 |
12./1.1 |
0.5 |
2.3 |
45 |
2886 |
0.253/0.443 |
|
3×150+1×70 |
1.4/1.1 |
0.5 |
2.5 |
49.1 |
3396 |
0.206/0.443 |
|
3×185+1×95 |
1.6/1.1 |
0.5 |
2.8 |
54.3 |
4070 |
0.164/0.320 |
|
3×240+1×120 |
1.7/1.2 |
0.5 |
2.8 |
59.1 |
4855 |
0.125/0.253 |
|
3×300+1×150 |
1.8/1.4 |
0.5 |
3.0 |
66.0 |
6028 |
0.100/0.206 |
Technische Kernparameter
|
Parameterelement |
Spezifikation |
Parameterelement |
Spezifikation |
|
Modellnummer |
YJLHV |
Nennspannung |
0,6/1 kV (L/M/H-Spannung verfügbar) |
|
Leitermaterial |
Aluminiumlegierung |
Isoliermaterial |
XLPE + PVC (doppelte Isolierung) |
|
Standardgröße |
4*240mm² |
Querschnittsbereich |
1,5 mm²–1000 mm² (anpassbar) |
|
Arbeitstemperatur |
-40 Grad ~ 90 Grad |
Gepanzerter Typ |
Doppelte Stahlbandpanzerung |
|
Jackenmaterial |
PVC |
Mindestbiegeradius |
7D |
|
Kernspezifikation |
1/2/3/4/3+1/5/3+2/4+1 |
Farbe |
Schwarz (korrigiert) |
|
Hauptmerkmale |
Hohe magnetische Leitfähigkeit, Erosionsbeständigkeit, Feuchtigkeitsbeständigkeit |
Mindestbestellmenge |
100 Meter |
|
Zertifikat |
CCC/ISO/CE |
Herkunftsort |
Hebei, China |
|
Anwendung |
Industrie, U-Bahn, Kraftwerk, Eisenbahn, Gebäude |
Kabeltyp |
Gepanzertes Stromkabel mit Aluminiumkern |
Produktmerkmale und Hauptvorteile
Doppelte Isolierung und wasserdichte, flammhemmende- Leistung
Als professionelles Dual-Isolationskabel verfügt es über eine wasserdichte 90-Grad-Isolierung aus vernetztem Polyethylen und eine Doppelstruktur mit FT4-zertifiziertem PVC-Außenmantel, mit ausgezeichneter Isolierung, Wasserdichtigkeit und flammhemmenden Eigenschaften der Klasse B, ohne Freisetzung giftiger Gase bei der Verbrennung, vollständig konform mit den Sicherheitsstandards für nicht brennbare Gebäude, stabil bei extremen Temperaturen von -40 bis 90 Grad.
Anpassungsfähigkeit für Hochspannungspanzerung und direkte Erdverlegung
Premium-Hochspannungspanzerkabel mit selbst-verriegelndem, hoch{{1}flexiblem Doppelstahlband, werkseitig vor-zusammengebaut und als Ganzes abgedichtet, hohe Druckfestigkeit und Korrosionsbeständigkeit, speziell für die direkte Erdverlegung entwickelt, perfekt geeignet für raue korrosive Umgebungen und schwere{3}technische Baustellen.
4-adriger Aluminiumleiter und flexibles Design
Standardmäßiges 4-adriges Aluminiumkabel aus hochwertiger Aluminiumlegierung mit hoher magnetischer Leitfähigkeit, stabiler Leitfähigkeit und geringem Energieverlust, passender 4*240 mm² großer Querschnitt für eine effiziente Übertragung großer Ströme; Ausgestattet mit einem optionalen blanken Leiter für den Potenzialausgleich sorgt die hohe Flexibilität für einen einfachen Aufbau vor Ort.
Arbeits-Einsparung und Kosten-Reduzierung des Bauaufwands
Das werkseitig integrierte Vormontagedesign eliminiert zusätzliche Rohre, Zubehörteile und komplexe Prozesse wie Drahtziehen, Einfädeln und Rohrformen, was die Konstruktionsschwierigkeiten und Arbeitskosten für die Rohrverkabelung direkt reduziert, die Baueffizienz erheblich verbessert und die Gesamtprojektkosten senkt.
Breite Anwendung und vollständige Zertifizierungen
Minimaler Biegeradius 7D, hohe Flexibilität für enge Räume und komplexe Strecken; Erosions- und feuchtigkeitsbeständig für den Langzeiteinsatz in unterirdischen und korrosiven Umgebungen; vollständige CCC/ISO/CE-Zertifizierungen, anpassbarer Querschnitt und Kernanzahl, geeignet für globale Ingenieurprojekte.
